エレコム詰め替えインクキットを使って満タンに
年賀状印刷という、年に一度の大活躍の場でトラブルを起こすのがプリンターだ
起動しなくなる、インクが出ない、無くなる等々
特に、普段使わない「カラー印刷」を行おうとすると「インクが詰まって」出なかったり、かすれたりする
仕方なく「ヘッドクリーニング」するのだが、一度では回復せずに何度もヘッドクリーニングを行っているうちに、今度は「インク残量が少なくなりました！」のメッセージが点灯する事になります
純正のインクは高いので、コスパ優先のシモテンは当然「詰め替えキット」で補充することにしている
エレコムの詰め替えセット
自宅で使用しているプリンターはエプソンとキャノンの二台あるのですが、今回は「エプソンPX-048A」です
いまどき液晶画面もないローエンド機種ですが、日常使用するには何の問題もありません
拡大も縮小も使いませんし、画質も気にしません
いいんです、これで・・・
まぁ、機種の選択は置いといて先に進めます
詰め替えに使用するキットは

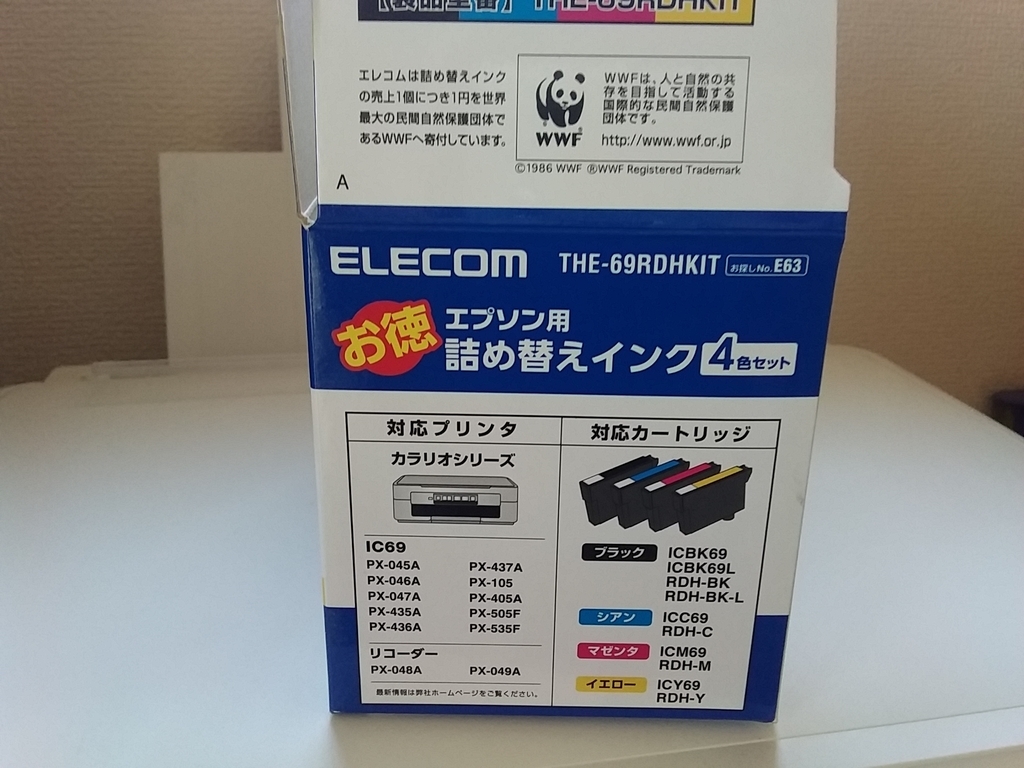

エレコムの「EPSON THE-69RDHKIT お探しNo.E63」です
勿論、機種別に対応する豊富なラインナップが揃っています

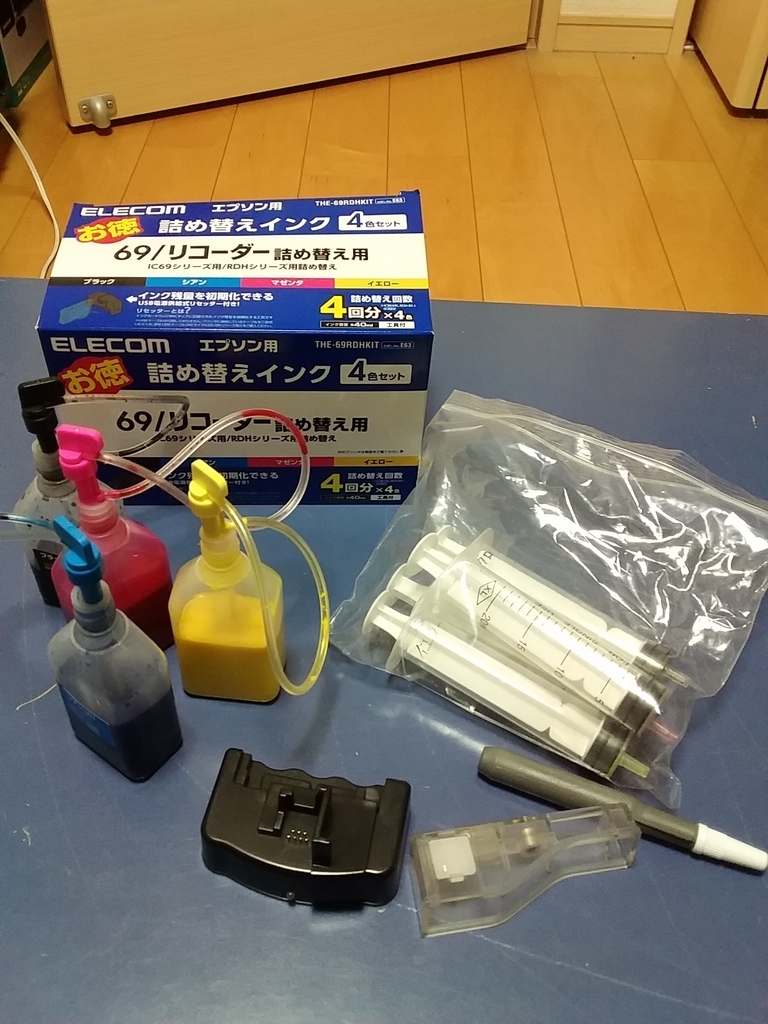

セット内容
インクボトル４本（ブラック、シアン、マゼンダ、イエロー各色40ml１本）、
吸引器４本、接続チューブ各色１セット、リセッター、ガイド、注入口開け治具、ハンドルドリル、注入口栓、 ポリ手袋、取り扱い説明書、印刷操作手順書
画像は一度補充作業していますので、インクは減ってしまってます
新品状態ではもっと入っていますのでご安心を
注入口栓、 ポリ手袋、取り扱い説明書、印刷操作手順書も画像にはありませんがちゃんと入っていますよ
注意事項
詰め替えるタイミングは「インクが少なくなりました」の表示が出た時点で行う
こぼれて汚れたりしないように新聞紙を引いておきましょう
私は絨毯の上にシミを作ったことがあり、妻に激怒されました、トホホ…
拭き取り用にティッシュペーパーを用意しておく
インクの詰め替え手順
１．カートリッジの残量復活
ICチップの残量情報をリセットする「リセッター」もセットされているのが助かります

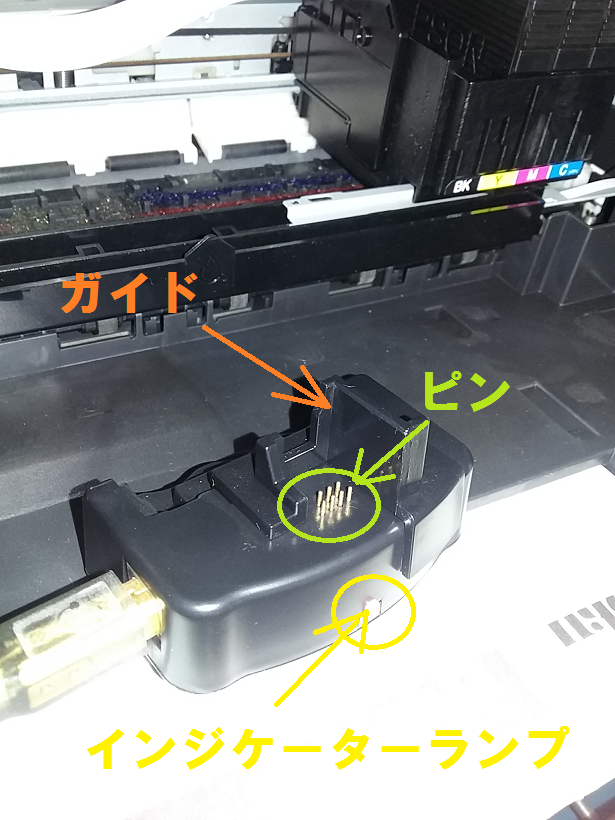

リセッターにガイドを装着しUSBケーブルを接続
ガイドに沿ってカートリッジのICチップ端子にリセッターのピンを押し当てます
押し当てた状態のまま、リセッターのランプが赤点滅から緑点灯に変わったら残量復活！
でも、まだ中身は入ってませんからね
２．インク注入口をハンドドリルで開けます
画像では何も敷いていませんが新聞紙等を下に敷いておくと、こぼれても安心

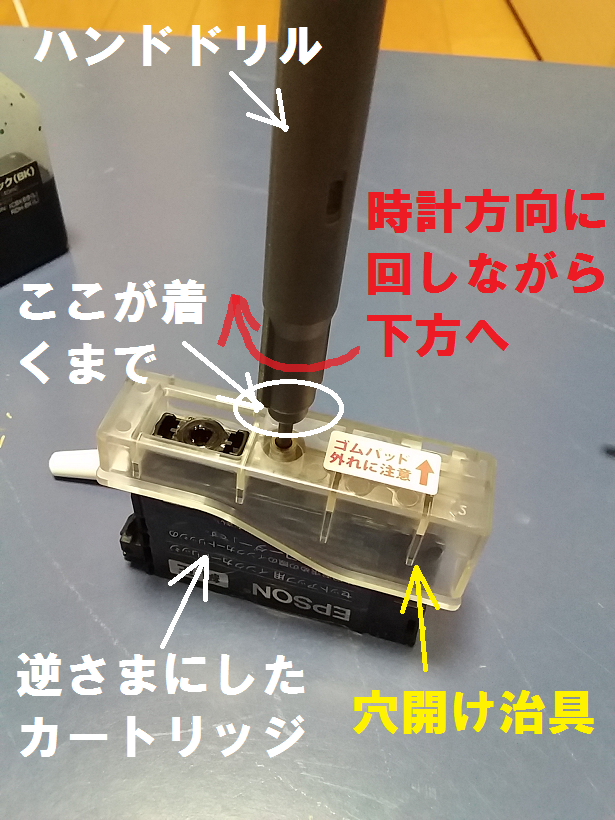

カートリッジを逆さまに置き、注入口穴開け治具をしっかり上から被せる
注入口位置にハンドドリルを垂直に立て、時計方向に回しながらカートリッジに穴を開けていきます
ドリルの取手部が治具に当たるまで押し込んでいきます
そのままの時計回りで、ハンドドリルを回しながら引き抜いていきます

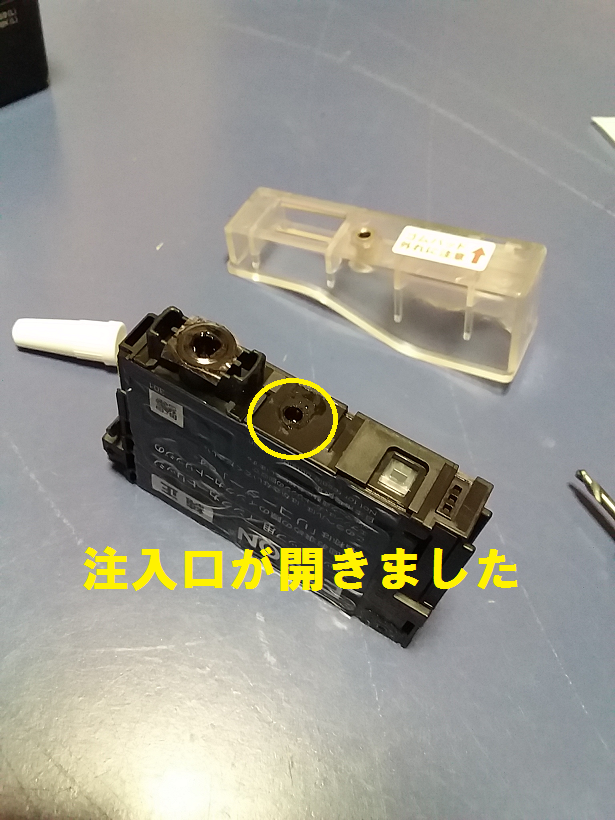

この穴からインクを注入していくことになります
３．注入準備
穴開け治具をひっくり返してカートリッジの下に、しっかり水平になる様にハメ込み、ホルダーとして安定させます
カートリッジの上にも下にも装着出来るなんて、よく考えられてますね

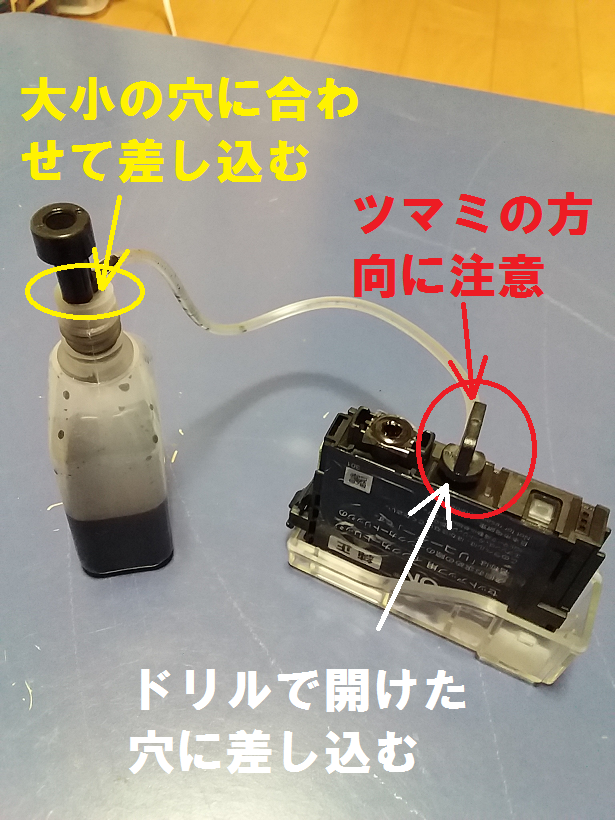

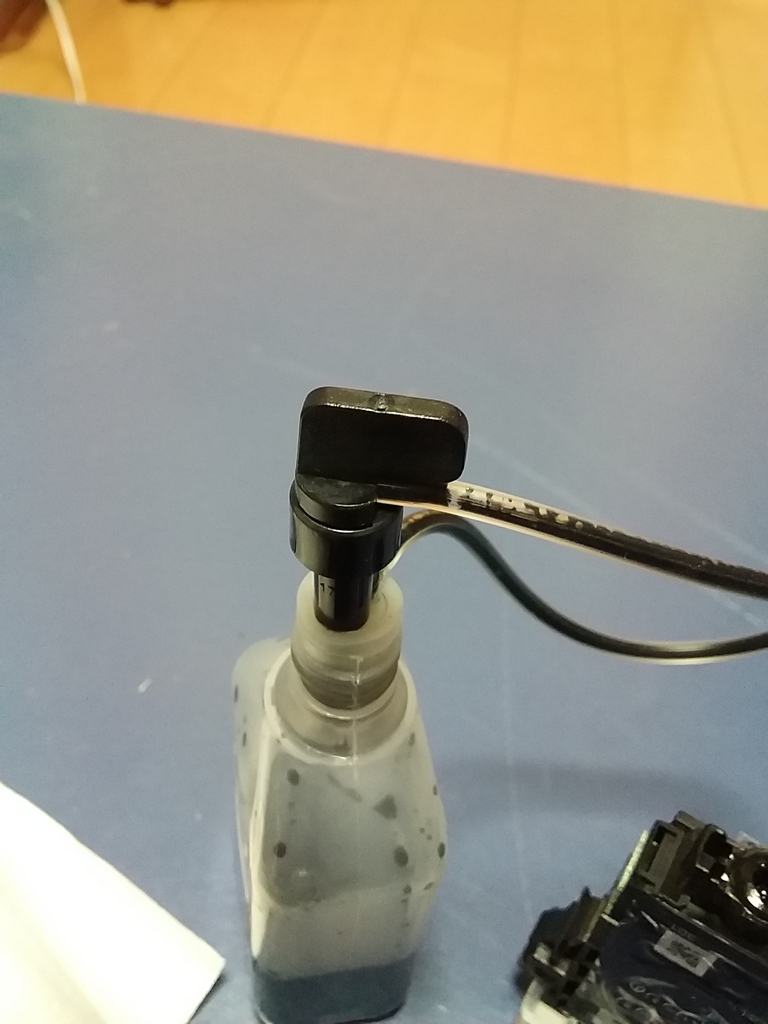

ボトルのキャップを外し、各色用のボトル接続チューブをボトル上部の大小の穴にしっかり差し込みます。
もう片方の注入ノズルを、カートリッジにドリルで開けた注入口に押し込みます
この時、ツマミの方向がカートリッジに対して直角になるように取り付けます
吸引機は各色専用にしますので、油性マジックで「クロ」のように書いておく
勿論、「黒」でも「ブラック」でも「black」でもOK！
４．インクを注入
いよいよインクの注入です。語彙力が弱いので説明が心配ですが、イってみましょう！

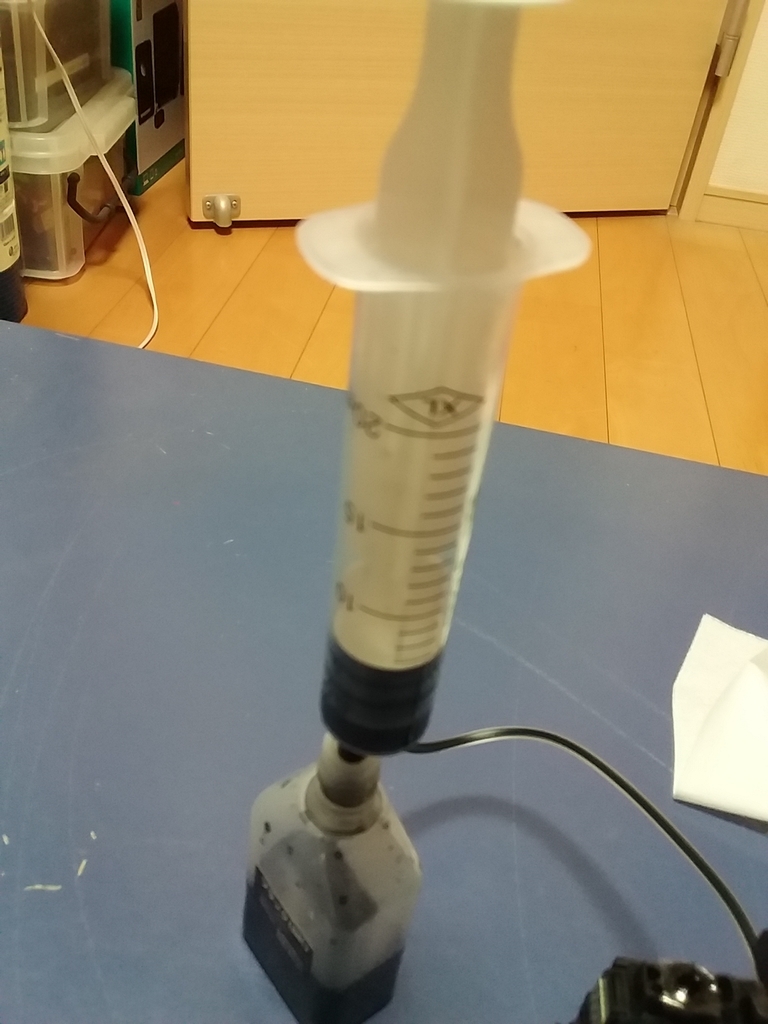

①ピストンを一番下まで下げた状態の吸引器をボトル接続部の上部に差し込みます

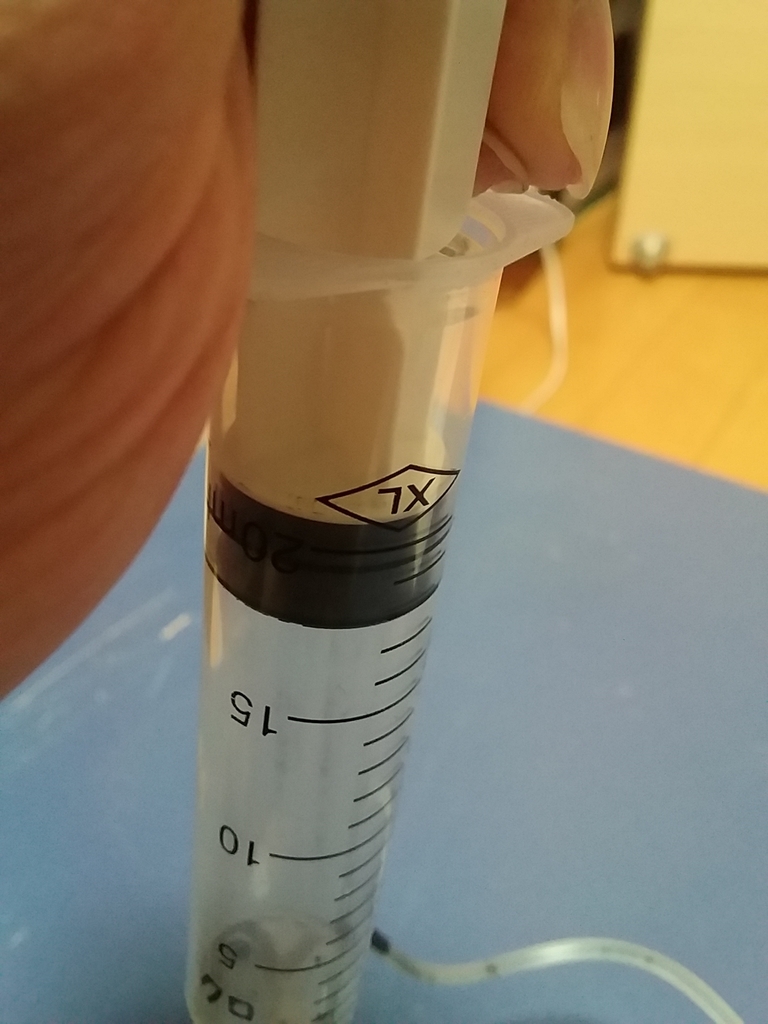

②ピストンを20ｍｌの目盛りまで引き上げて吸引する

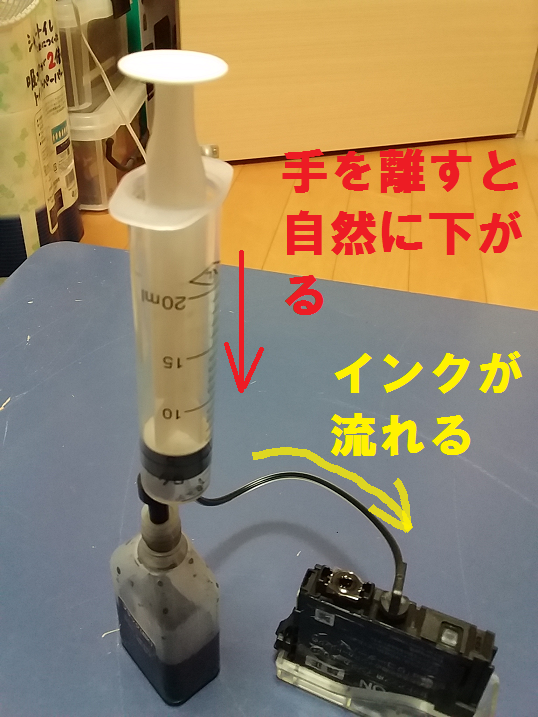

③ピストンを離すとインクがカートリッジに注入されるので、ピストンが自然に下がって止まるまで待ちます
真空状態を使ってインクがカートリッジに流れるようですが、詳しい仕組みは説明しません、出来ません、スミマセン
④ピストンの動きが止まったら、吸引器を取り外します

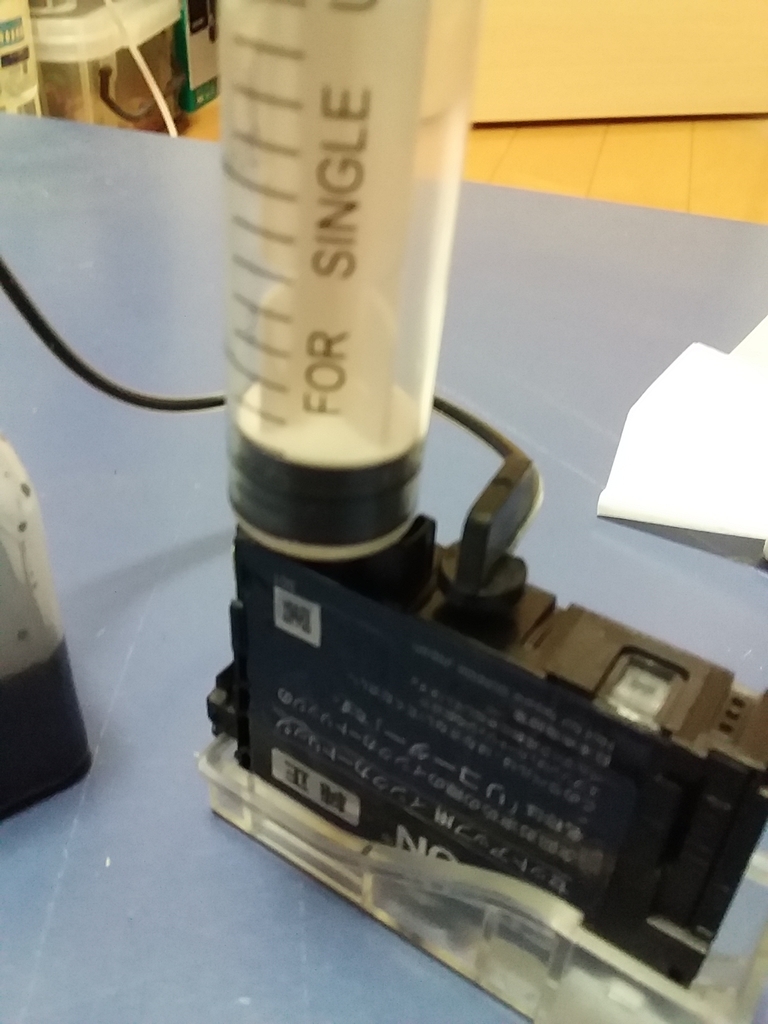

⑤外した吸引器のピストンが下まで下がっていることを確認し、カートリッジのインク出口に差し込みます

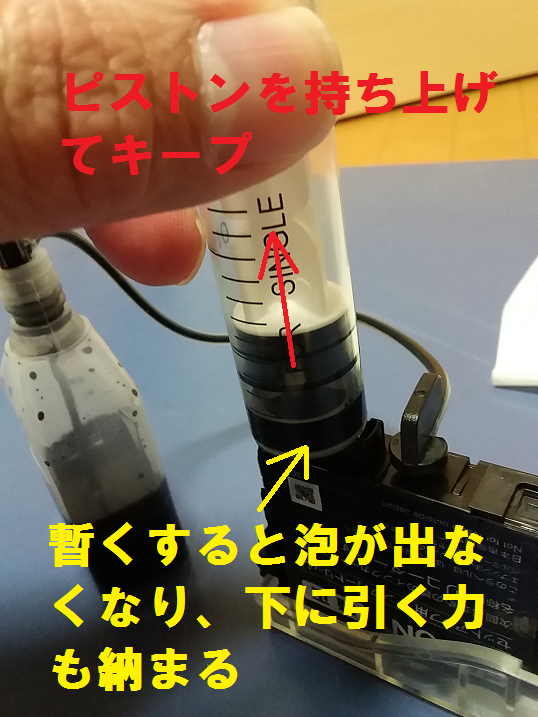

⑥カートリッジと吸引器を外れないように手で固定しながらピストンをゆっくり2～3センチほど引き上げます
ピストンが下に戻ろうとしますが手を離さずに、吸引器内にインクと気泡が出てきますが、暫くすると気泡も出なくなります。
ピストンの戻りもなくなりますので吸引器をインクが入ったままで引き抜きます
⑦ピストンに触れないようにして、吸引器をボトル接続部に差し込みます
インクが入っていますので、触ってこぼれたら怒られます！誰かに！？

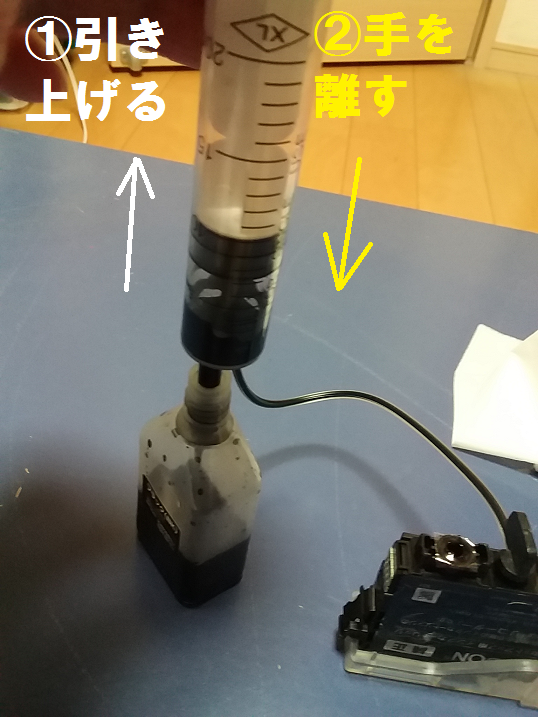

⑧ピストンをさらに上方に2～3センチ引き上げ、手を離すと自然にピストンが下がりインクがボトルへ戻っていきます
この時、決して手で押し下げないこと
自然が一番。成り行きに任せましょう
⑨吸引器内のインクがなくなりましたら、ボトルから引き抜きます

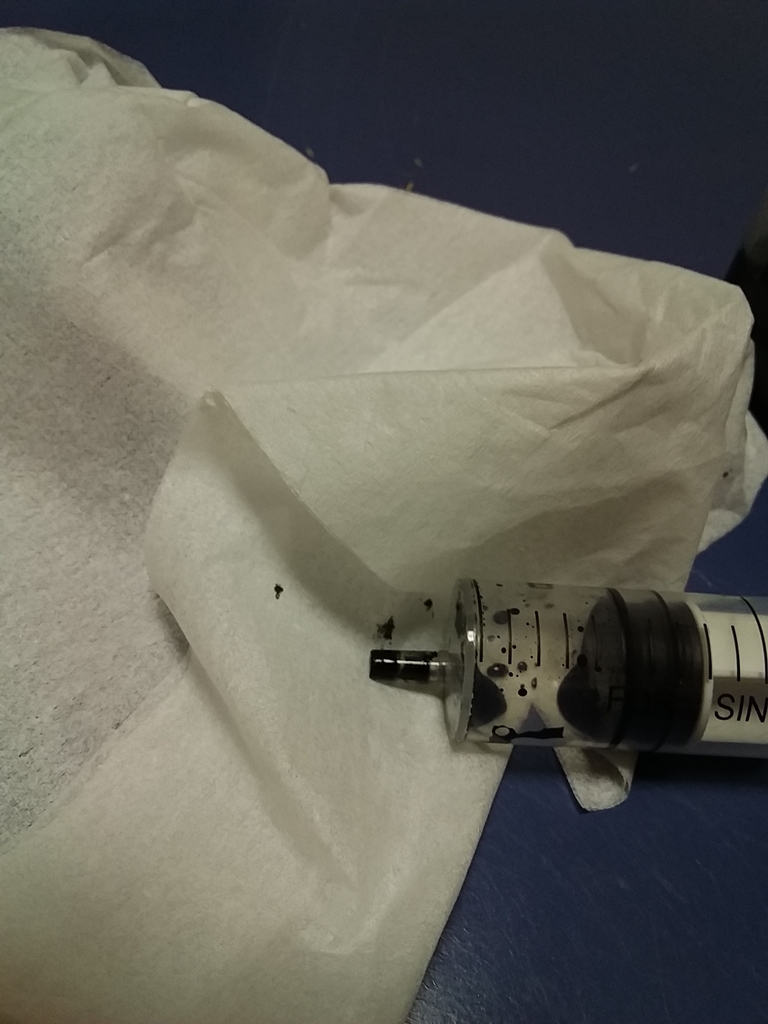

ティッシュを、外した吸引器先端に当てながらピストンを押し下げて、汚れをティッシュで拭き取ります
⑩注入ノズルをカートリッジから取り外し、、ボトル接続部に差し込みキャップとします
なんと合理的！
カートリッジのインク注入口と出口に付着したインクをティッシュで拭き取ります
５．カートリッジのインク注入口を塞ぐ

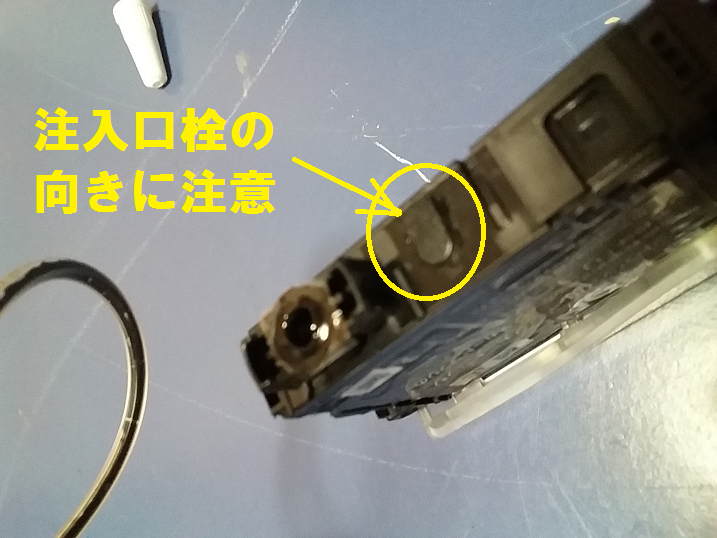

注入口栓をインク注入口に、方向に気をつけながらしっかり押し入れます
最初のセット画像に無くても、ちゃんと入っていますよ
ホルダーを外し、プリンターにセットすればインクの補充作業は終了です
プリンターにセットするときには、移動中にインクがこぼれて絨毯を汚したりしないように十分に注意して下さい
私のようにシミと汚点を作らないように！
この作業で手に一点の汚れも無ければ、インク交換一級の腕前と言って良いでしょう
そんな資格はありませんが…
説明文はあまり面白くないので、遊んでしまいました。真面目な方には、大変失礼しましたがお許しください
